BUSMASTER 记录、导入与回放

BUSMASTER 经典回顾 - ASC/BLF/LOG 文件录制、查看与播放

在上一篇《BUSMASTER 经典回顾 - 基础收发教程》中，我们介绍了 BUSMASTER 的基础收发流程，包括设备通道选择、通道参数配置、报文接收、报文发送、DBC 解析、Network Statistics 和 Signal Graph 等内容。

完成基础收发之后，另一个很常见的需求就是处理报文记录文件：把现场流量保存下来，回到办公室再查看，或者在台架环境中重新播放，用于问题复现和回归测试。

常用格式的区别如下：

• ASC：Vector 定义的文本日志格式，兼容性好，便于交流和人工查看。
• BLF：Vector 定义的二进制日志格式，文件更紧凑，更适合高负载和长时间记录。
• LOG：BUSMASTER 原生日志格式，适合在 BUSMASTER 内部记录、查看和播放。

本文继续以 BUSMASTER 为例，介绍 ASC、BLF、LOG 文件的三类常用操作：

• Logging：录制，把实时捕获到的报文保存为文件。
• Import：查看，把已有文件导入 Message Window 做事后分析。
• Replay：播放，把已有记录文件重新发送到 CAN/CAN FD 或 LIN 总线上。

此外，BUSMUST X2R/X4R 这类带 TF 卡的分析记录仪，还支持设备侧的离线录制和离线播放。它们不属于 BUSMASTER 原生的普通 Logging/Replay，但在长期现场记录和脱机台架测试中非常实用，本文后面也会单独说明。

1. 在线录制：Logging

Logging 用于把 BUSMASTER 当前捕获到的报文保存成文件。这里的报文既可以是总线上接收到的 Rx 报文，也可以是 BUSMASTER 自己发出去的 Tx 报文，具体取决于录制方向配置。

在录制之前，应先确认基础收发已经正常。如果 Message Window 本身没有报文，或者通道、波特率、终端电阻还没有配置正确，那么 Logging 通常只会得到一个空文件。基础收发配置可参考上一篇基础收发教程。

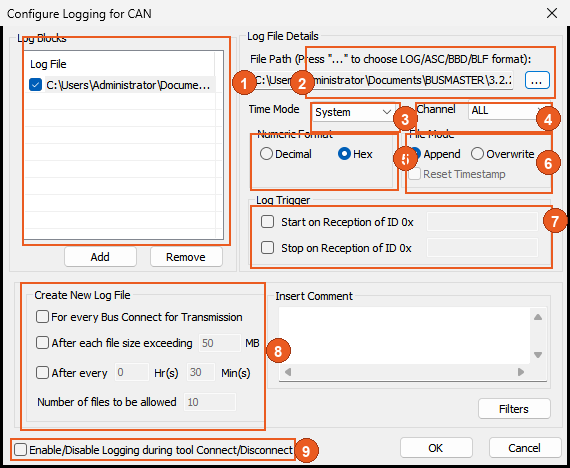

打开 Logging 配置界面后，可以看到保存路径、文件格式、通道、录制方向、文件模式、触发条件和分文件规则等配置项。

图中几个常用位置可以按下面理解：

1. 日志块列表：用于管理当前录制配置。左侧勾选后，这条录制配置才会参与工作。
2. 文件路径：点击右侧 ... 可以选择保存位置和文件格式。
3. Time Mode：选择日志时间戳的记录方式。
4. Channel：选择录制哪个通道，或选择 ALL 录制全部通道。
5. Numeric Format：选择数据按十进制还是十六进制显示/保存。
6. File Mode：选择追加、覆盖等文件写入方式。
7. Log Trigger：按指定 ID 触发开始或停止录制，基础抓包场景一般可以先不使用。
8. Create New Log File：按文件大小、时间等条件自动分文件。
9. Enable logging during tool Connect/Disconnect：建议勾选，让录制随 BUSMASTER Connect/Disconnect 自动启停。

这里特别说明一下文件格式的选择。点击文件路径右侧的 ... 后，会弹出保存文件对话框，在对话框底部的“保存类型”下拉列表中，可以选择 ASC、BLF、LOG 等格式。

Time Mode 需要按分析目的选择。常见时间模式可以按用途理解：

• 系统时间：适合和外部测试记录、其他工具日志做时间对齐。
• 相对时间：适合观察报文之间的时间间隔。
• 累计时间：适合看从开始录制到某条报文出现经过了多久。

文件模式一般关注追加和覆盖。现场调试时，如果希望每次重新开始生成独立记录，通常要避免把新日志追加到旧日志后面。长时间录制时，建议配置自动分文件，例如按文件大小或按时间创建新文件，避免单个日志过大，后续复制、导入和分析都会更方便。

配置完成后，再启动录制。录制过程中，Message Window 中持续刷新的报文会写入日志文件。停止录制时，建议通过 BUSMASTER 的录制控制入口正常停止，让软件完整关闭文件。

不建议在录制过程中直接强制关闭 BUSMASTER 或拔掉设备。尤其是长时间记录场景，异常退出可能导致最后一段文件没有正常写完。

2. 文件查看：Import

Import 用于查看已有记录文件。它不会向总线发送报文，也不会改变当前设备状态，只是把文件内容导入 BUSMASTER 的 Message Window 进行分析。

BUSMUST 版本 BUSMASTER 支持两种常用查看方式：

• 通过 View -> Import 选择文件。
• 直接把 ASC、BLF、LOG 等文件拖拽到 Message Window 上。

需要注意：如果 BUSMASTER 当前处于 Connect 状态，Import 按钮会是灰色不可用状态。要先 Disconnect，按钮才会生效。

如果导入的文件较大，BUSMASTER 会显示加载进度。此时等待导入完成即可，不需要重复点击。

导入完成后，报文会显示在 Message Window 中。此时可以继续使用很多熟悉的查看能力：

• 切换 Overwrite 或 Append 显示方式。
• 调整 Time Mode，查看相对时间、累计时间或系统时间。
• 使用软件过滤器筛选需要关注的 ID。
• 加载并关联 DBC 后，开启 Interpret 查看信号值。
• 配合 Signal Watch 或 Signal Graph 观察信号变化。

Import 和 Replay 的边界需要特别注意：Import 只是导入查看，不会把报文重新发到总线上。如果要让日志重新变成总线上的真实报文，需要使用 Replay。

3. 在线播放：Replay

Replay 用于把已有记录文件重新发送到总线上。它常用于台架测试、自动化回归、故障复现和对端 ECU 行为验证。

和 Import 不同，Replay 是一个真实发送动作。只要开始播放，BUSMASTER 就会按照配置把文件中的报文发到指定通道。因此在接入真实 ECU 或真实车载网络之前，需要确认播放内容、通道、波特率和安全风险。

Replay 前建议先完成以下检查：

1. 当前通道已经正确映射到目标硬件口。
2. 仲裁域波特率、CAN FD 数据域波特率和终端电阻配置正确。
3. BUSMASTER 已经 Connect。
4. 用 Transmit Window 手动发送一条简单报文，确认目标通道可以正常发送。
5. 记录文件中的报文类型与当前总线环境一致，例如经典 CAN、CAN FD 或 CAN FD+BRS。

打开 Replay 配置后，通常需要加载记录文件，然后配置时间策略和播放方式。

图中几个常用位置可以按下面理解：

1. Replay Files：当前待播放的文件列表。
2. File Path：播放文件路径，点击 ... 可以选择文件。
3. Time Mode：选择是否保留记录文件中的报文间隔、会话间隔，或使用指定延时。
4. Replay Mode：选择单次播放或循环播放。
5. Replay Messages：选择播放全部报文，或按配置播放部分报文。
6. Interactive Replay / Filters：交互播放和过滤相关入口，普通自动播放场景通常可以先不展开。

按原始时间间隔播放更适合复现现场过程；固定间隔播放更适合做简单压力测试或功能验证。循环播放适合台架长时间运行，但要特别注意对端 ECU 是否能接受这种反复输入。

如果需要了解交互播放等更多细节，建议参考 BUSMASTER 使用说明书。

播放开始后，可以通过几个位置确认状态：

• Message Window 中是否能看到 Tx 报文。
• Network Statistics 中 Tx 计数是否增长。
• 对端设备是否收到报文并产生预期响应。
• Trace Window 中是否有文件打开失败、格式错误、BUSOFF 等报错信息。

4. 设备侧离线录制和离线播放

上面介绍的 Logging 和 Replay 都是 PC 端 BUSMASTER 功能。它们的前提是电脑正在运行 BUSMASTER，并且设备通过 USB 连接到电脑。

BUSMUST X2R/X4R 这类带 TF 卡的 CAN FD 分析记录仪，还支持设备侧离线录制和离线播放。它们适合以下场景：

• 现场不方便长时间连接电脑。
• 需要设备上电后自动记录总线流量。
• 需要设备脱离 PC 后自动播放一段日志文件。
• 需要在台架或整车环境中长期运行。

这里要特别区分普通 X2/X4 和 X2R/X4R。普通第三代 X1/X2/X4/XL 系列支持轻量级离线配置保存，例如保存波特率、终端电阻、发送任务或路由规则等；它们也可以把较小的播放数据下载到设备内部 Flash 缓冲区中，用于轻量级离线播放。但普通第三代设备不带 TF 卡，不支持 TF 卡大文件离线录制，也不支持从 TF 卡播放大文件日志。需要完整离线记录或长时间离线播放时，应选择 X2R/X4R 或其他支持完整记录/网关能力的型号。

4.1 Offline Logging

Offline Logging 是设备侧记录能力。配置完成后，设备可以在没有 BUSMASTER 在线连接的情况下，把端口上的报文保存到 TF 卡中。

下面介绍一个最常见的典型操作方法。

1. 先配置并保存离线通道参数。

   在通道配置界面中设置波特率、工作模式、终端电阻等参数，并将这些配置保存到设备离线存储。只保存 Offline Logging 配置是不够的。

2. 打开 Offline Logging，配置录制任务。

   常见基础配置包括：

   • 选择需要录制的设备和通道。
   • 将录制模式设置为持续录制，例如 Always。基础场景下先不要使用触发录制。
   • Direction 选择双向录制，避免只录到 Rx 或只录到 Tx。
   • 文件格式优先选择 BLF。BLF 是二进制格式，空间占用和写入效率通常更适合离线长时间录制。
   • 配置分文件规则。推荐至少设置按时间或按文件大小分段，例如设置 Max Seconds Per File，降低异常断电时单个文件损坏的影响。

3. 点击 Save to device，将 Offline Logging 配置保存到设备。

4. Disconnect 后等待约 10 秒，或重新插拔设备。观察对应通道的 Tx/Rx 指示灯是否仍有活动。如果重新上电后仍有指示灯活动，说明设备已经加载离线配置并在现场继续工作。

5. 通过 TF 卡目录检查 LOGGING 文件夹中是否生成新的录制文件。

离线录制的关键点是：通道参数和录制参数都要保存到设备。只保存其中一个，现场脱机运行时都可能无法得到预期日志。

4.2 Offline Replay

Offline Replay 是设备侧播放能力。它和普通 Replay 的区别在于：普通 Replay 依赖 PC 端 BUSMASTER 正在运行；Offline Replay 更偏设备侧任务，适合让设备脱离电脑后独立重复一段已知报文序列。

如果只是把设备当成一个持续向外输出报文的“黑盒子”，建议把对应通道的工作模式设置为 Loopback。这样即使总线上没有其他节点应答，设备也可以持续发送，不容易因为收不到 ACK 而进入 Bus Off。若测试场景需要更接近真实总线通信，或者需要严格验证对端应答和总线状态，则仍建议使用 Normal 模式。

在 X2R/X4R 这类带 TF 卡的设备上，Offline Replay 可以从 TF 卡中的 REPLAY 目录读取文件并播放到指定总线通道。

普通第三代设备没有 TF 卡，因此 Offline Replay 的文件处理方式不同。它需要通过 Download replay file to device 选择电脑上的记录文件，BUSMASTER 会在下载过程中把 ASC、BLF、BBD 等文件转换为设备内部的报文记录块，并写入设备内部 Flash 缓冲区。Flash 中的数据掉电不会丢失，但容量有限，适合较短报文序列的轻量级离线播放。具体可播放容量应以对应设备规格书为准。

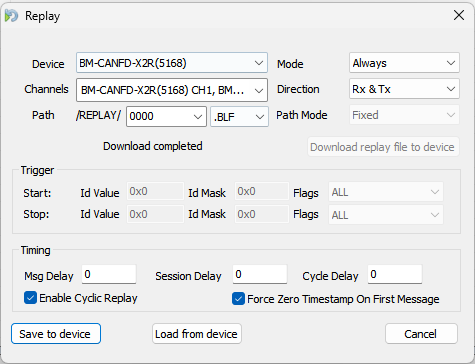

两类设备的播放模式、延时控制、循环播放等配置思路基本一致，主要差异在于待播放文件的准备方式。典型操作方法如下：

1. 先配置并保存离线通道参数。

   这一步和离线录制一样，需要确保设备脱离 PC 后仍然知道应该使用什么波特率、工作模式和终端电阻配置。

2. 准备待播放文件。

   • 对 X2R/X4R 来说，通常是把待播放文件复制到 TF 卡的 REPLAY 目录中。离线播放界面中选择文件名时只支持 4 位数字序号，例如 0000；文件格式支持 BBD 和 BLF，实际使用时建议优先选择 BLF。
   • 对普通第三代设备来说，点击 Download replay file to device，选择电脑上的 ASC、BLF 或 BBD 文件，等待 BUSMASTER 下载并转换完成。

3. 打开 Offline Replay，配置播放任务。

   常见基础配置包括：

   • 选择执行播放任务的设备和通道。
   • Mode 设置为 Always，表示设备上电并加载配置后即可开始播放。
   • 根据需要设置 Msg Delay、Session Delay、Cycle Delay 等时间参数。
   • 如果需要循环播放，勾选 Enable Cyclic Replay。
   • 如果希望播放时从 0 时间戳开始，勾选 Force Zero Timestamp On First Message。

4. 点击 Save to device，保存 Offline Replay 配置。

5. Disconnect 后等待约 10 秒，或重新插拔设备。观察通道 Tx/Rx 指示灯是否有活动，并在对端确认是否收到报文。

4.3 TF 卡目录和文件查看

X2R/X4R 插入 TF 卡后，设备可以作为读卡器使用。连接电脑时，Windows 中通常会出现一个类似 U 盘的设备。

设备启动后会在 TF 卡中创建几个常见目录：

• CONFIG：用于存储工作模式、波特率、发送任务、录制和播放配置等信息。
• LOGGING：用于存储录制得到的报文数据文件。
• REPLAY：用于存储待播放的报文数据文件。

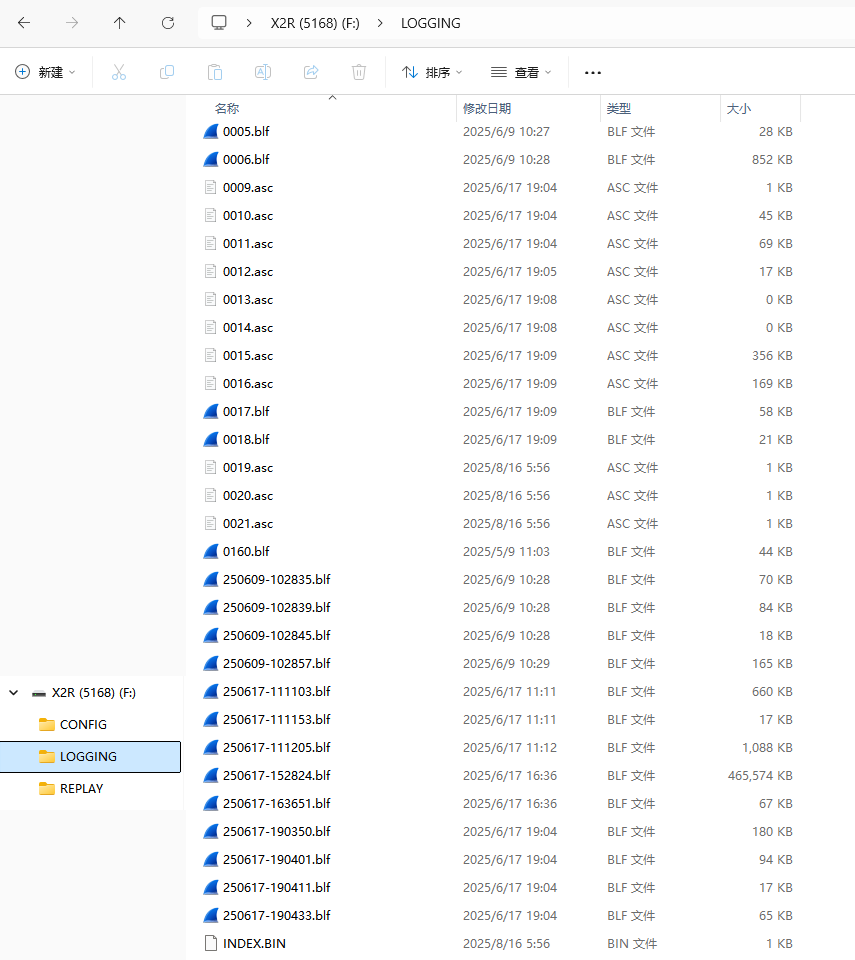

这张图能看到 X2R 识别出的盘符，以及 CONFIG、LOGGING、REPLAY 三个目录。LOGGING 目录中保存了实际录制出来的 ASC、BLF 等文件。对于刚开始使用离线录制的用户，这张图可以帮助确认“正常录制完成后应该看到什么结果”。

需要注意的是，为了避免录制或播放过程中人为访问 TF 卡影响性能，设备在启用离线录制或离线播放后，可能会自动弹出 U 盘。也就是说，设备刚插入电脑时能看到盘符，但离线任务启动后盘符会消失，这是正常现象。

如果需要临时访问 TF 卡，可以在设备上电后的约 10 秒内删除 CONFIG 目录中的对应离线配置文件，避免设备进入离线录制或离线播放模式；也可以连接 BUSMASTER，通过 Clear Offline Data 清除设备上的离线配置，或在对应配置界面中禁用离线录制/播放后重新保存。

Windows 也可能提示需要扫描和修复该盘。这通常和设备此前在录制或播放过程中被直接断电有关，类似行车记录仪的使用场景。只要已经完成写入的文件还在，一般不代表设备异常。为了降低异常断电影响，仍然建议启用分文件录制。

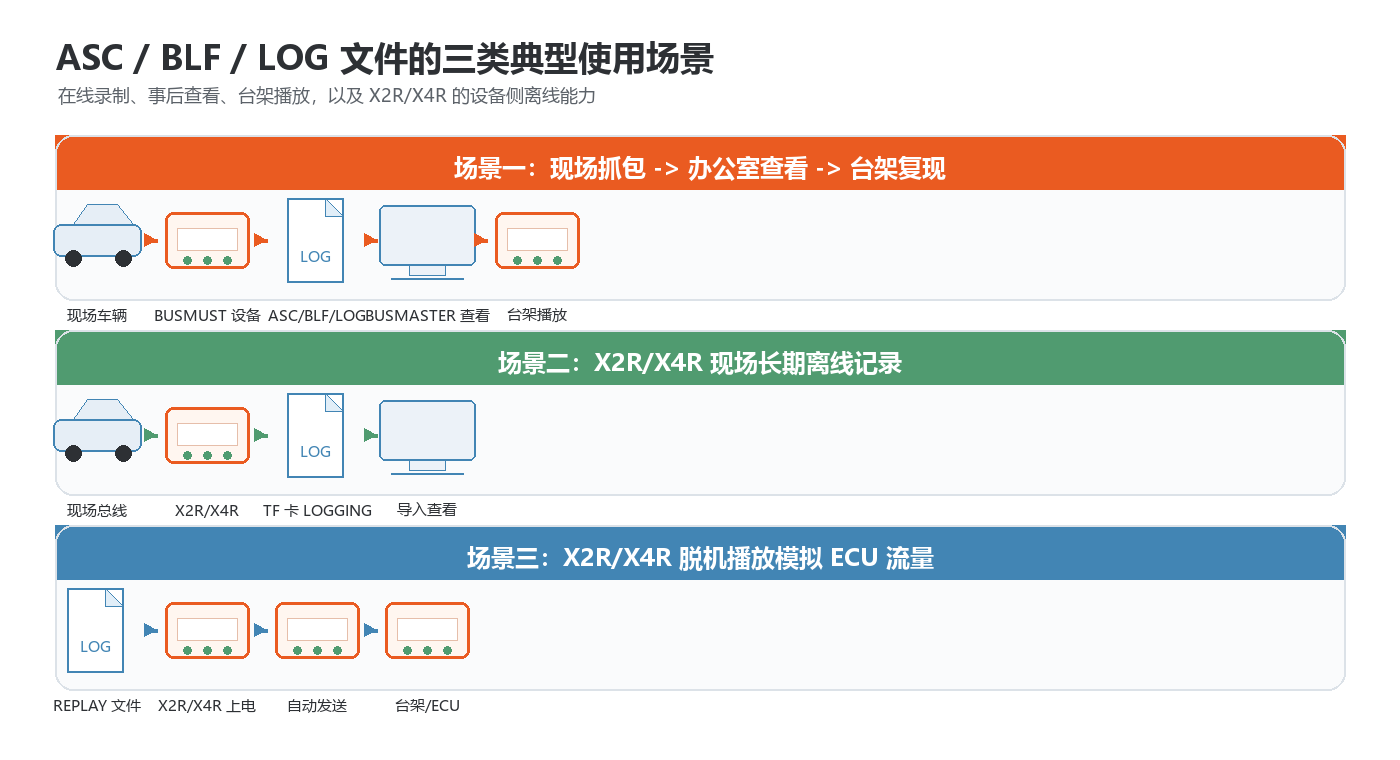

5. 典型应用场景

5.1 现场抓包、办公室查看、台架复现

这是最常见的一类使用方式。

现场调试时，先完成基础收发配置，确认 Message Window 中已经能看到目标报文。然后使用 Logging 把现场流量保存为 ASC、BLF 或 LOG 文件。

回到办公室后，通过 Import 把日志导入 Message Window。如果有 DBC 或 LDF，可以进一步开启解析功能，结合过滤器、Signal Watch 或 Signal Graph 分析问题。

如果需要复现现场过程，可以把同一份记录文件用于 Replay，在台架环境中播放到测试总线。这样既能保留现场证据，也能把偶发问题转化为可重复验证的输入。

给他人交付日志时，建议同时说明通道、波特率、DBC/LDF、采集时间和测试条件。只给一个文件而不说明上下文，往往会增加后续分析成本。

5.2 X2R/X4R 现场长期离线记录

如果现场不方便长时间连接电脑，可以先在 BUSMASTER 中配置通道参数和 Offline Logging，再保存到设备离线存储。

设备带到现场后，上电即可按配置把总线报文录制到 TF 卡。回收设备或 TF 卡后，再把文件导入 BUSMASTER 查看。

这种方式更适合长时间现场采集、整车路试、设备黑匣子记录等场景。

5.3 X2R/X4R 脱机播放日志

如果需要设备脱离 PC 后自动播放日志，可以准备好待播放文件，在 Offline Replay 中配置播放通道、循环方式和触发条件，再保存到设备离线存储。

设备上电后即可按配置从 TF 卡读取文件并播放到总线。它的典型用途之一是 ECU 模拟：提前录制某个 ECU 的一段总线报文，再让 X2R/X4R 在台架上脱机播放，相当于用一个盒子持续模拟这段 ECU 总线流量。这个能力也适合固定报文序列复现、台架长期运行或无人值守测试。

6. 常见问题排查

6.1 在线录制出来的文件为空

先确认这是在线 Logging 录制，而不是 X2R/X4R 的离线录制。

建议按下面顺序检查：

• BUSMASTER 是否已经 Connect。
• Message Window 中是否正在正常接收或发送报文。
• Logging 配置中的日志块是否已经勾选启用。
• 是否勾选了随 Connect/Disconnect 启停 Logging，或是否已经手动启用 Logging。
• 录制通道是否选对。
• 录制方向是否选对，例如只录 Tx 时不会保存 Rx 报文。
• Logging 自己的过滤器、Message Window 软件过滤器或硬件过滤器是否把目标报文过滤掉。
• 文件路径是否有写入权限。

6.2 文件无法导入查看，或者导入过程中卡住

先检查文件格式是否为当前版本支持的日志格式。常用格式建议优先使用 ASC、BLF 或 BUSMASTER 原生 LOG。

再检查文件是否仍被其他程序占用，例如正在被录制软件写入，或正在被压缩、同步工具处理。大文件导入需要等待进度条完成，如果文件非常大，优先尝试 BLF 这类更适合大数据量的格式。

如果文件来自其他工具，建议优先使用 ASC 或 BLF 这类通用格式。

6.3 播放后对端收不到报文

Replay 是真实发送动作。如果对端收不到，先不要直接怀疑 Replay 文件。更稳妥的思路是先确认总线链路本身能正常发送。

建议先在 Transmit Window 中手动发送一条简单报文，确认对端能收到。手动发送能通之后，再回到 Replay 播放记录文件。

然后继续检查：

• BUSMASTER 是否已经 Connect。
• Replay 输出通道是否选对。
• 当前硬件通道是否和实际接线一致。
• 仲裁域波特率、CAN FD 数据域波特率、终端电阻是否正确。
• 记录文件中的报文类型是否和当前总线匹配。
• 播放文件中的方向选择是否正确。
• Trace Window 中是否有文件打开失败、格式错误、BUSOFF 等报错信息。

6.4 离线录制没有生成文件

先确认设备是否为 X2R/X4R 或其他支持完整 TF 卡离线记录能力的型号。普通 X2/X4/XL2/XL4 不带 TF 卡，不能按 X2R/X4R 的方式排查。

然后检查几个关键点：

• TF 卡是否正常识别，并确认 LOGGING 目录是否存在。
• Offline Logging 是否已经启用，并保存到设备离线存储。
• 通道的离线波特率、工作模式、终端电阻等配置是否也保存到了设备。
• 记录通道和方向是否正确。
• 如果配置为触发录制，现场是否真的出现了开始触发报文。
• 设备 Disconnect 或重新上电后，对应通道 Tx/Rx 指示灯是否有活动。

如果 Tx/Rx 指示灯没有活动，通常说明现场总线上没有被设备接收到的报文，可能是波特率配置没有保存、接线问题、现场设备没有上电，或现场确实没有报文。先让设备能稳定收到报文，再继续排查录制配置。

如果指示灯有活动，但 LOGGING 目录没有新文件，再重点检查 Offline Logging 是否启用、保存路径和分文件规则是否合理、TF 卡空间是否足够。

6.5 离线播放没有输出报文

先确认设备属于哪一种离线播放方式。X2R/X4R 使用 TF 卡中的 REPLAY 文件；普通第三代设备通常使用 Download replay file to device 下载到内部 Flash 缓冲区。

建议按下面顺序检查：

• 通道的离线波特率、工作模式、终端电阻等配置是否已经保存到设备。
• 对 X2R/X4R，待播放文件是否放在 TF 卡 REPLAY 目录中，文件名是否为 4 位数字序号，文件格式是否为支持的 BBD 或 BLF。
• 对普通第三代设备，是否已经执行 Download replay file to device，并确认下载过程已经完成。
• Offline Replay 是否已经启用，并保存到设备离线存储。
• 输出通道、播放方向、循环方式、触发开始和触发停止条件是否符合预期。
• Disconnect 或重新上电后，通道 Tx/Rx 指示灯是否有活动。
• 对端是否实际收到报文。

如果指示灯没有活动，优先检查离线配置是否加载成功，以及播放条件是否被触发。如果指示灯有活动但对端收不到，继续按总线接线、波特率、终端电阻和报文类型排查。

6.6 连接电脑后看不到 X2R/X4R 的 TF 卡盘符

如果设备启用了离线录制或离线播放，盘符在上电后短时间内出现，随后自动消失，这是正常现象。设备这样做是为了避免 PC 访问 TF 卡影响录制或播放性能。

如果需要访问 TF 卡，可以尝试以下方式：

• 设备上电后的约 10 秒内，删除 CONFIG 目录中的对应离线配置文件，阻止设备进入离线录制或离线播放模式。
• 连接 BUSMASTER，通过 Clear Offline Data 清除设备上的离线配置。
• 在 Offline Logging 或 Offline Replay 配置界面中把功能设置为禁用，再保存到设备。

只要离线录制或离线播放生效，设备就可能自动弹出 U 盘。因此排查这个问题时，不要只看“插上电脑有没有盘符”，还要看设备是否已经加载了离线任务。

掌握以上功能之后，BUSMASTER 就不只是一个实时收发工具，也可以作为现场问题记录、事后分析和测试复现流程中的核心工具。

下一篇我们可以继续介绍 BUSMASTER 的 Diagnostics/UDS 服务面板。它是 BUSMASTER 中非常完整、复杂且实用的一组顶层功能。

---
