第 2 代 · USB CAN FD 分析仪
BM-CANFD-X1PRO
隔离型单通道 USB CAN FD 分析仪
二代单通道分析仪，提供 2500 V 电气隔离、标准 DB9 接口与可靠的在线 CAN/CAN FD 调试能力。
1 路 CAN FD通道
8 MbpsCAN FD 数据域
> 20,000 fps接收能力
> 5,000 fps发送能力
可编程终端电阻
可通过软件启用或关闭 120 Ω 终端，减少现场改线。
统一软件生态
同一设备可用于 BUSMASTER 图形化分析、BMCLI 自动化和 BMAPI SDK 二次开发。
高速收发报文
CAN FD 数据域最高 8 Mbps，接收能力超过 20,000 fps，发送能力超过 5,000 fps。
2500 V 电气隔离
USB 侧与 CAN 总线侧之间提供电气隔离，降低现场地电位差和干扰带来的风险。
| 协议 | CAN 2.0 / CAN FD（ISO / Bosch） |
|---|---|
| 通道数 | 1 路 CAN/CAN FD |
| 速率范围 | 5 kbps ～ 8 Mbps |
| USB | USB 1.1 Full-Speed 线缆，约 0.5 m |
| 外形尺寸 | 58 × 36 × 17 mm |
| 重量 | < 100 g |
| 终端电阻 | 每通道可编程 120 Ω |
| 电气隔离 | 2500 V |
| 工作温度 | -40 ～ +85 ℃ |
外形尺寸
58 × 36 × 17 mm（不含端子）尺寸不含可拆卸端子或外接线缆。安装与布线时请为接口预留操作空间。

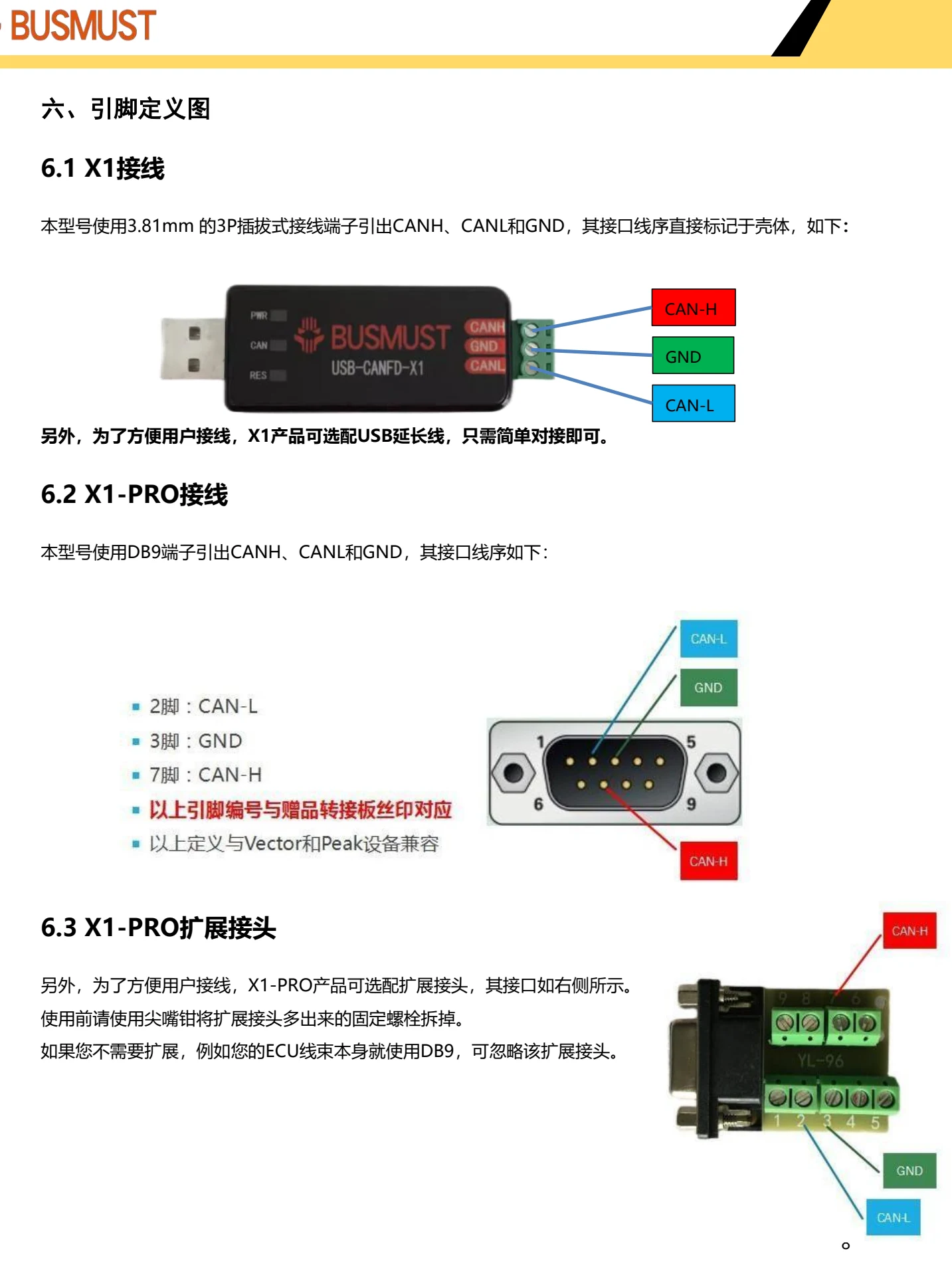

| Pin 2 | CAN-L |
|---|---|
| Pin 7 | CAN-H |
| Pin 3 / 6 | GND |
| 完整定义 | 请以当前版本产品规格书为准 |
三层软件生态
图形化分析、AI 自动化与标准 API，共享同一套硬件能力。
您可以用 BUSMASTER 直观观察和调试总线，让 BMCLI 连接 AI 与自动化流程，或通过 BMAPI SDK 构建自己的应用；教程、命令和 API 参考均可在线查阅。
